Wyposażenie

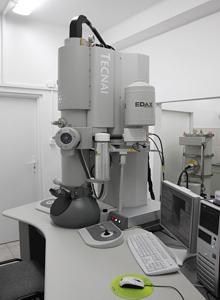

Wyposażenie laboratorium stanowi wysokorozdzielczy transmisyjny mikroskop elektronowy FEI Tecnai G2 20 X-TWIN. Mikroskop ten jest urządzeniem sterowanym w pełni komputerowo wyposażonym w działo z katodą LaB6, kamerę CCD FEI Eagle 2K, detektor HAADF do techniki skaningowo-transmisyjnej STEM oraz mikroanalizator rentgenowski EDAX.
Podstawowe dane techniczne mikroskopu:
- napięcie przyspieszające: 200 kV
- rozdzielczość punktowa TEM: 0.25 nm
- rozdzielczość liniowa TEM: 0.102 nm
- rozdzielczość STEM: 1.0 nm
- zakres kątów dyfrakcji: ±12°
- minimalny krok regulacji ostrości: 1.8 nm
- minimalne powiększenie: 22 ×
- maksymalne powiększenie: 930 000 ×
- maksymalne nachylenie preparatu: 30°
